ОБМЕР ОКОН
|
||||||||||
В.Е. Пригожин,
инженер |
||||||||||
Обмер
— наиболее ответственная операция в комплексе работ по производству и установке
(или замене) окон, так как ошибка при обмере приводит к значительному материальному
и моральному ущербу. При проведении обмера необходимо: 1. Правильно снять размеры проемов. 2. Безошибочно рассчитать габаритные и внутренние размеры изготавливаемых окон и дверей. 3. Учесть размеры подоконника и отлива, москитных сеток и рольставней. 4. Согласовать с заказчиком: - материал оконного переплета (алюминий, дерево, ПВХ или др.); - дизайн (конфигурацию) окна; - цвет переплета, фурнитуры и уплотнений; - вид стеклопакетов; - количество, вид, конструкцию и цвет рольставней и москитных сеток; - габариты, материал и цвет подоконника, отлива и откосов. 5. Произвести унификацию габаритных размеров окон и дверей. 6. Аккуратно оформить «лист обмера» с эскизами и всей необходимой информацией, включающей рекомендации по технологии установки. Для произведения обмера нужно иметь: - измерительный прибор; - небольшой молоток; - тупую стамеску (15-20 мм); - маленький плотницкий уровень; - пассатижи; - ручку, карандаш, линейку, резинку, бумагу в клетку, бланки «листа обмера». Обмер проема удобно производить рулеткой с цифровым дисплеем «ДМВ5» фирмы Воsch или телескопической линейкой Stanley, но можно использовать обычную 5-ти метровую рулетку с шириной ленты 18 мм. Точность обмера, как правило, 10 мм. Проём может быть как с четвертями, так и без них (четверти — выступы внутрь проёма наружной части стены, которые в старину делали в размер 1/4 кирпича). Проёмы без четвертей чаще встречаются в коттеджном строительстве, с четвертями — в городских домах. Ширина проема измеряется в нижней части, высота — 2 раза: слева и справа. Если есть сомнения в горизонтальности и вертикальности элементов контура проема, можно приложить уровень, убедиться в наличии отклонения и скорректировать расчёты. Размеры окна или двери в проёме без четвертей будут на 20-40 мм меньше соответствующих размеров |
||||||||||

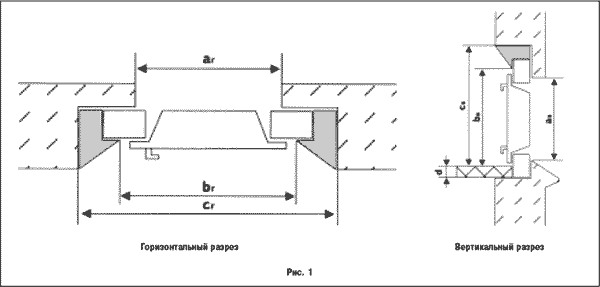

проема (для заполнения утеплителем), причём вертикальный размер уменьшается после этого на толщину будущего подоконника, который установится под оконной коробкой. Обмер проема с четвертями и вычисление размеров будущего окна или двери — более сложный процесс, особенно, если делается обмер проема с недемонтированным (старым) окном или дверью. Делаются замеры ширины и высоты (рис.1): - во внешних четвертях (ar и aв); - по внутренним плоскостям окна (br и bв); - по внутренней плоскости (cr и cв); - а также толщины подоконника (d); Ширина будущего окна m=аr+(30....90) мм, в среднем, m=аr+60 мм; а также нужно учесть, что m<cr–(30....40) мм при оштукатуренных откосах (в старых домах) и m<br–(30....40) мм при обрамлении существующей оконной коробки наличниками (в современных домах). В случае, когда (сr–m)>60 мм, целесообразно предусмотреть применение деревянных доборов или расширителей из ПВХ. Высота будущего окна h=ав+(30....60) мм. Рама может «утапливаться» в нижнюю четверть не более, чем на 20 мм, чтобы внешние дренажные отверстия остались над отливом. Величина захода в верхнюю четверть может быть ограничена размером коробки с москитной сеткой типа Roll Up. Как и в предыдущем случае, h<cв+d–dH–(30....40) мм при оштукатуренных откосах и h<bв+d–dН–(30....40) мм при обрамлении рамы наличниками (dH — толщина будущего нового подоконника). В тех редких случаях, когда отсутствует одна вертикальная или верхняя четверть, проектируется заход в существующую вертикальную четверть на 15....45 мм (в нижнюю — на 20 мм), а расстояние от стены без четверти устанавливается 10....20 мм под утеплитель. При обмере окна с балконной дверью измеряются следующие величины (рис. 2): - общая ширина двери с окном (х); - ширина двери (у); - высота двери (z); - высота окна (h). Ширина окна (m) не замеряется, а вычисляется: m=х–у. Ширина балконной двери (у) рассчитывается по нижней ее части. Зазор между нижним торцом дверной коробки и каменным основанием оставляется 15....20 мм для размещения утеплителя. Для трапецеидальных окон указываются три габаритных размера — 2 высоты (h1 и h2) и ширина (m), как показано на рис.3. Высота арочных окон или дверей на одной половине измеряется через каждые 100-150 мм по ширине (рис.4). Если способ заделки существующего окна в стену вызывает сомнение (например, в случае, когда верхняя перекладина упирается в железобетонный ригель), можно воспользоваться молотком и тупой |
||||||||||
стамеской для
того, чтобы снять наличник и отбить небольшой кусок материала стены. Это поможет предотвратить ошибку в размере будущего окна. Оконный дизайн при замене окон фактически уже определен конфигурацией и цветом существующего окна, так как на фасаде здания окна должны быть, по возможности, одинаковыми. И всё-таки, при проектировании будущего окна желательно учесть некоторые технологические ограничения и практические рекомендации. 1. Размеры створки не должны превышать максимальных, указанных в каталоге оконной системы. 2. Ширина наклонно-поворотной створки не может быть меньше 400 мм в связи с ограниченными возможностями периметральной фурнитуры. 3. Размеры глухого остекления, не выходящего на балкон, не должны превышать: - стекло, доступное с одной стороны для мытья снаружи — 0,55 м; - стекло, доступное с двух сторон — 1,00 м. 4. Ширина полукруглой арки из ПВХ (диаметр изгиба) не может быть меньше 520 мм. 5. При проектировании офисных перегородок и остекления лоджий нужно помнить, что элементы конструкций должны проходить в двери квартир, комнат и лифтов. 6. Когда обмер делается во время строительства или реконструкции здания, необходимо согласовать все габаритные размеры с проектом, так как габариты проёмов могут изменяться (например, за счет настилания пола). 7. Окна в новом доме или коттедже (если они не прорисованы архитектором) должны соответствовать архитектурному стилю здания. Для определения требуемых свойств стеклопакета желательно использовать шумомер. По завершении обмера производится унификация размеров и оформление «Листа обмера». В процессе унификации размеры окон и дверей, предназначенных для замены, если они отличаются не более, чем на 60 мм по ширине и 30 мм по высоте, заменяются на их среднее арифметическое, вычисленное с точностью 10 мм. «Лист обмера» содержит всю информацию, необходимую для технологического расчета, доставки и установки окон. Образец заполнения приведен ниже. «Лист обмера» сдается офис-менеджеру и служит основанием для составления договора с заказчиком и расчета заработной платы обмерщика. После составления договора «Лист обмера» хранится в архиве предприятия не менее года на случай возникновения претензий. |
||||||||||

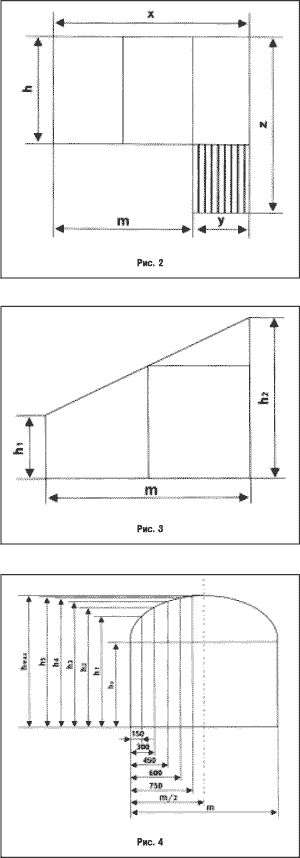

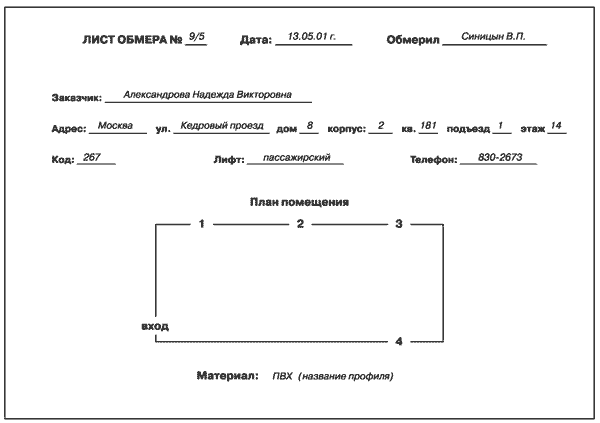

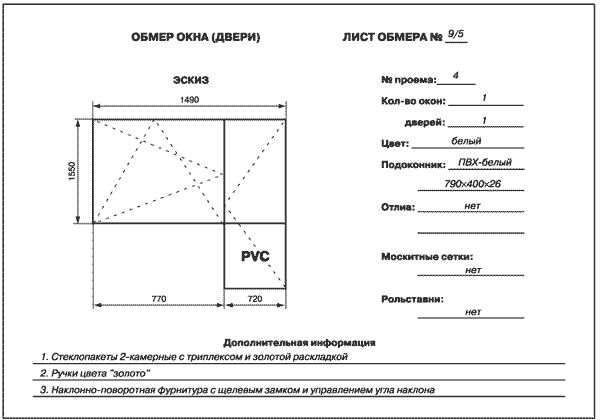

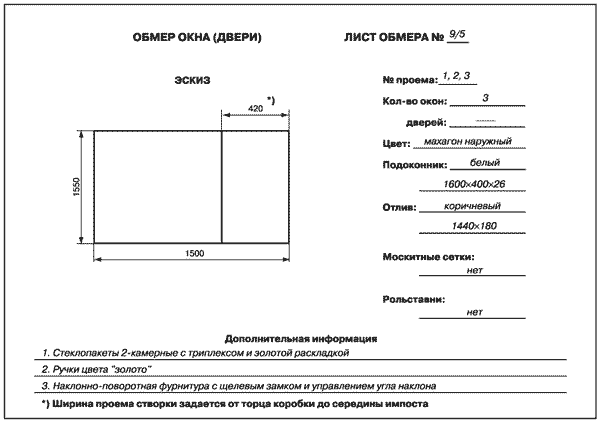

ОБРАЗЕЦ ЗАПОЛНЕНИЯ «ЛИСТА ОБМЕРА»
|
||||||||||
|
||||||||||
